齊齊哈爾醫學院活動中心項目第二屆“華春杯”全國BIM技術應用大賽中獲“優秀獎”。

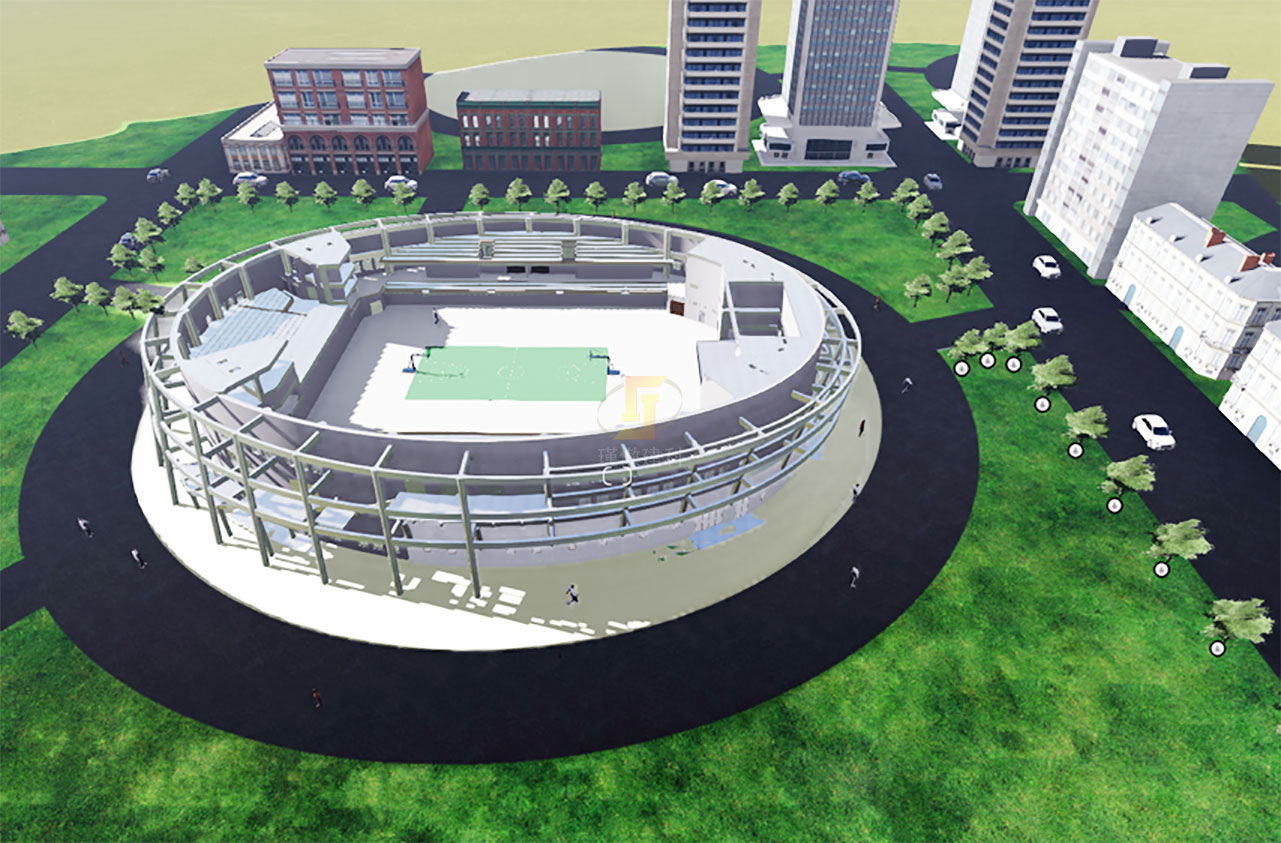

    齊齊哈爾醫學院活動中心建設項目，位于齊齊哈爾醫學院校園內，位于校園入口南側，東側為校園主入口所在的城市大路—卜奎大街，西側為教學綜合樓（一期）。

    占地面積為4547.04平方米，總建筑面積為12495.62平方米。該項目地下一層，地上四層，建筑高度為23.825米。結構類型為框架結構，屋面為網球架鋼結構屋面。

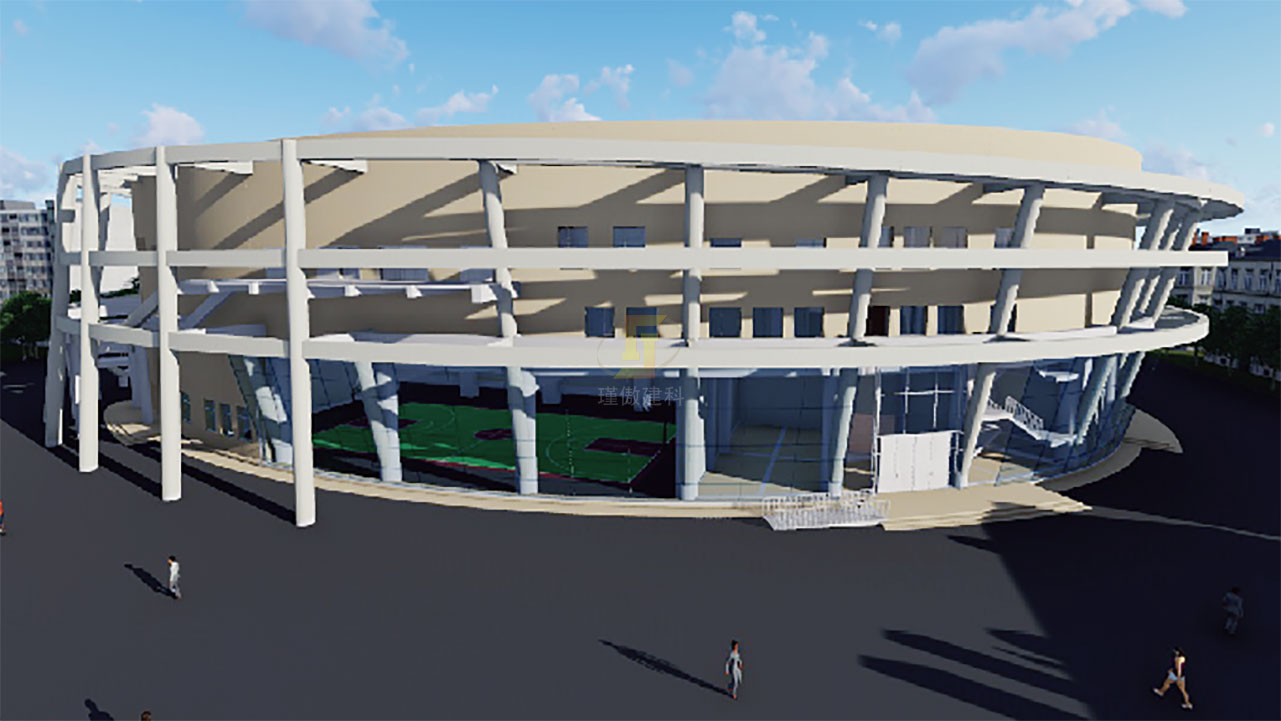

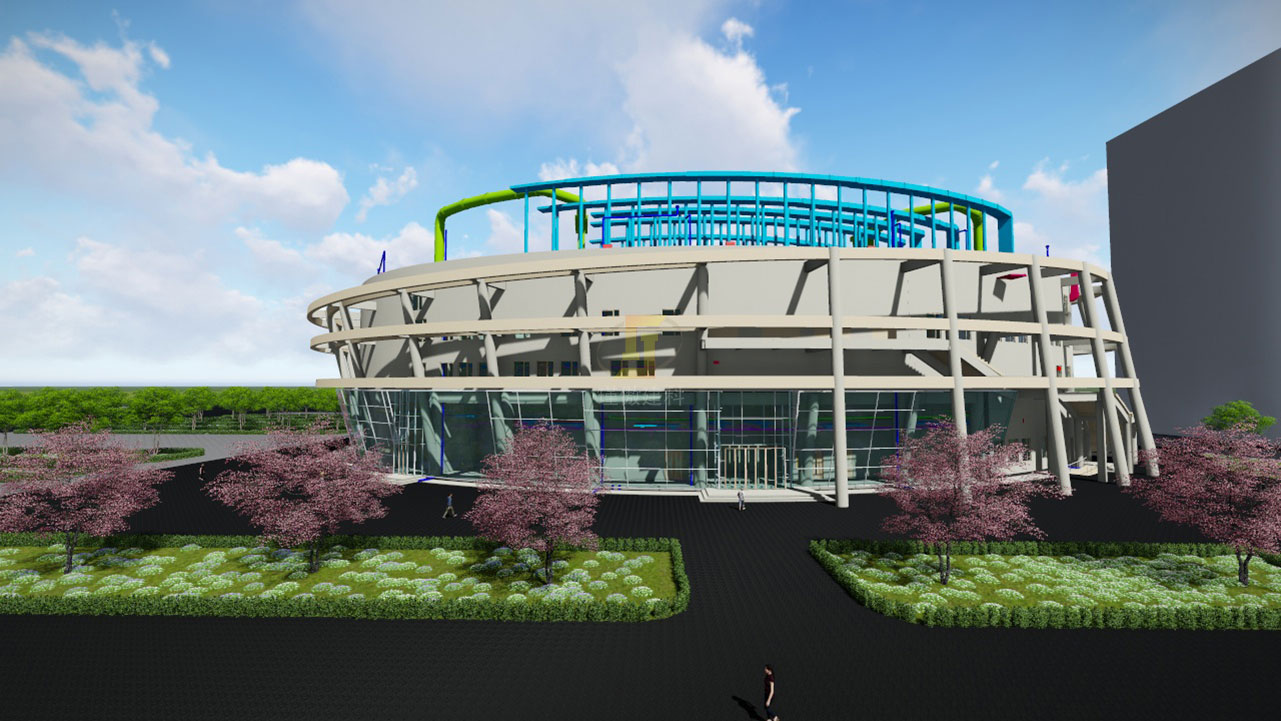

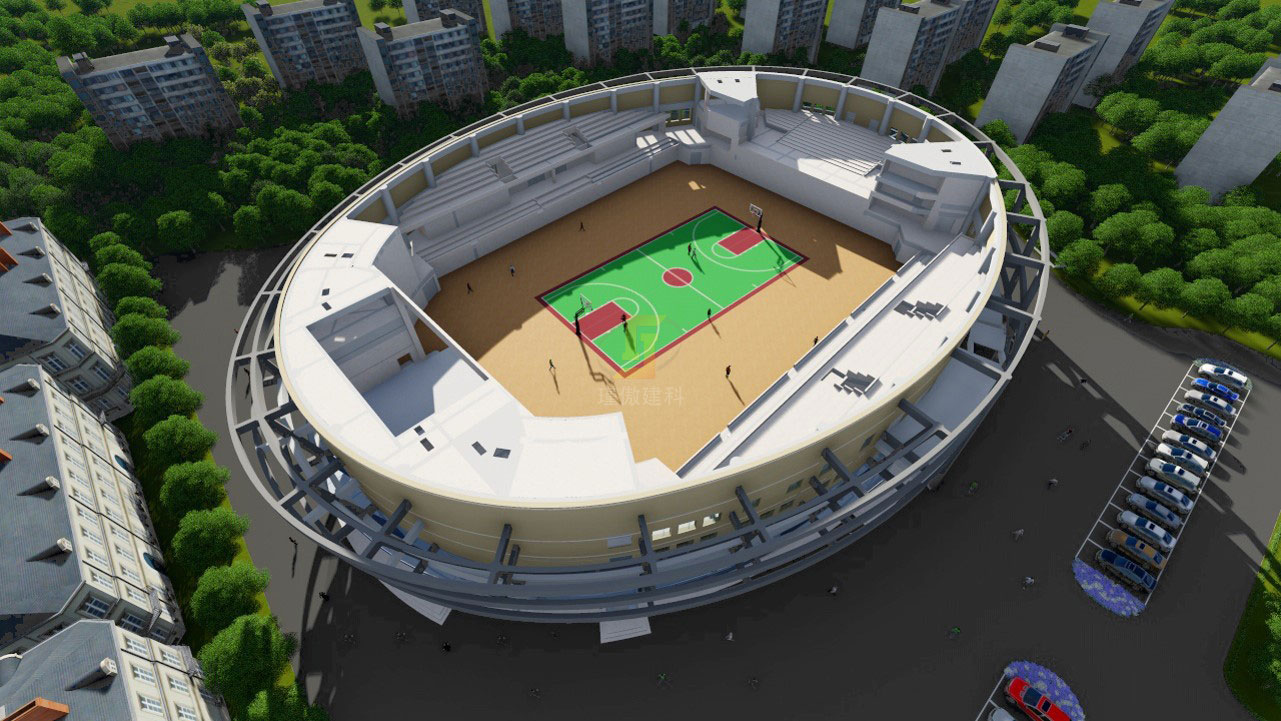

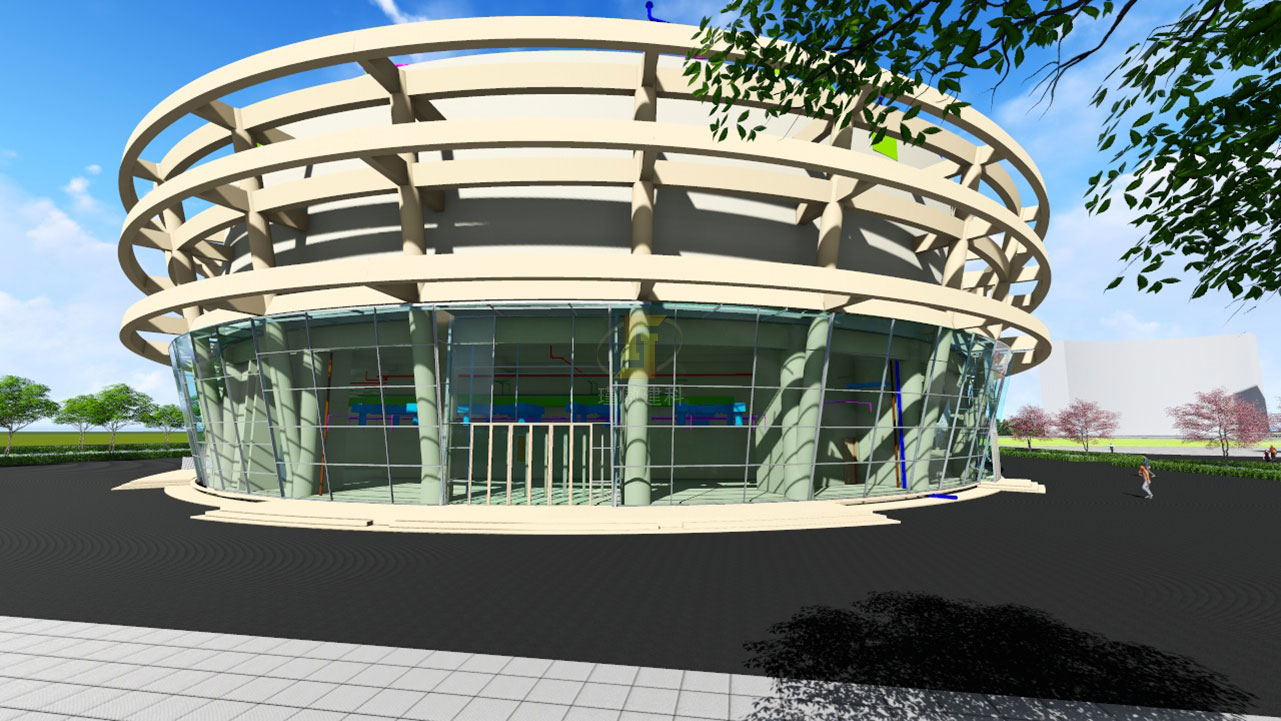

    齊齊哈爾醫學院活動中心采用異型幕墻造型，以往的二維設計方式已無法滿足要求，通過相應的BIM軟件，將二維的施工平面布置圖建立成為直觀的三維模型，完美的將異形活動中心展現到圖紙上。此工程空間跨度大，負一層為游泳場館，對于結構防水來說為一個難點，通過與BIM模型結合，可生成平面圖、剖面圖來快速指導施工和各個專業之間的碰撞檢查。

由于采用鋼結構和斜柱，暖通專業無法精準定位布置風管，通過參考結構BIM模型布置暖通風管建模，輕松的避免了與建筑吊頂發生碰撞的問題。利用BIM信息化模型延伸出管線綜合，碰撞檢查，虛擬漫游，圖片渲染，施工模擬，為項目組及施工提供了較多的便利。
